Заглушка эксплуатационная предназначена для защиты контактов и контактного поля соединителя от механических воздействий, от попадания влаги и пыли в соединитель с контактной стороны.
Габаритные, установочные и присоединительные размеры, мм.

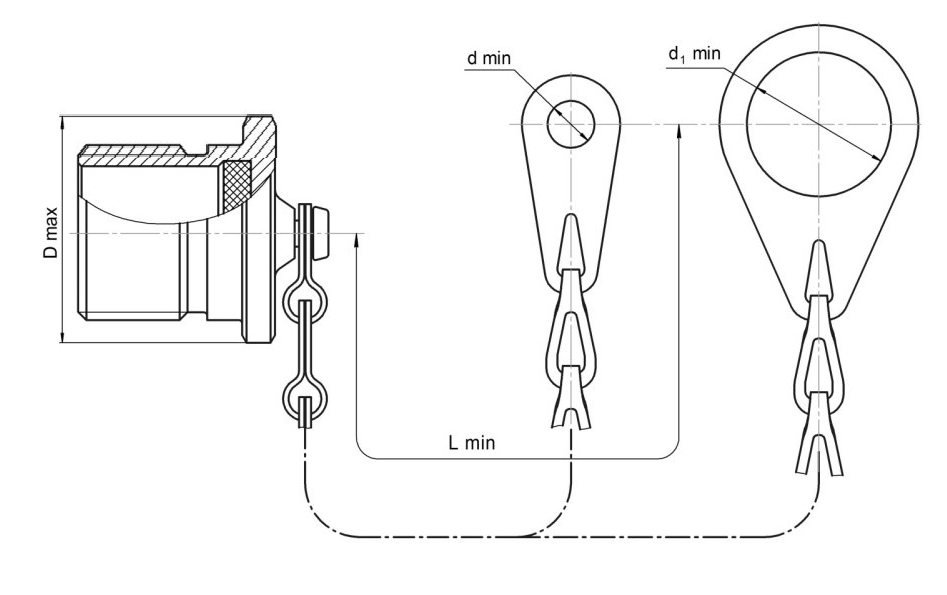

Эксплуатационная кабельная заглушка серии ЭКР с поводком типа цепочка.
Условный размер корпуса соединителя |
Условное обозначение |
Размеры, мм |
|||
D |
L |
d |
d1 |
||
9 |
ЭКР09F(W)R |
21 |
127 |
4,3 |
- |
ЭКР09F(W)N |
- |
13,2 |
|||
11 |
ЭКР11F(W)R |
24,2 |
4,3 |
- |
|
ЭКР11F(W)N |
- |
18 |
|||
13 |
ЭКР13F(W)R |
27,3 |
4,3 |
- |
|
ЭКР13F(W)N |
- |
20 |
|||
15 |
ЭКР15F(W)R |
30,5 |
4,3 |
- |
|
ЭКР15F(W)N |
- |
22,8 |
|||
17 |
ЭКР17F(W)R |
35,4 |
4,3 |
- |
|
ЭКР17F(W)N |
- |
25,8 |
|||
19 |
ЭКР19F(W)R |
36,9 |
4,3 |
- |
|
ЭКР19F(W)N |
- |
29,2 |
|||
21 |
ЭКР21F(W)R |
40,1 |
4,3 |
- |
|
ЭКР21F(W)N |
- |
32,2 |
|||
23 |
ЭКР23F(W)R |
43,3 |
4,3 |
- |
|
ЭКР23F(W)N |
- |
34,2 |
|||
25 |
ЭКР25F(W)R |
46,4 |
4,3 |
- |
|
ЭКР25F(W)N |
- |
38,5 |
Пример для заказа:
Заглушка эксплуатационная кабельная ЭКР9FN КРШЕ.430451.002ТУ
Заглушка эксплуатационная на цепочке с кольцом для кабельной части соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.
Заглушка эксплуатационная кабельная ЭКР23WR КРШЕ.430451.002ТУ
Заглушка эксплуатационная на цепочке с ушком для кабельной части соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.

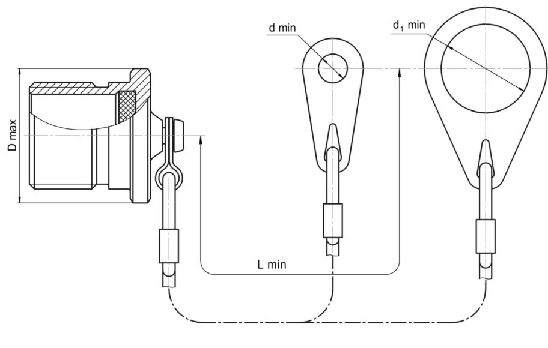

Эксплуатационная кабельная заглушка серии ЭКР с поводком типа тросик.
Условный размер корпуса соединителя |
Условное обозначение |
Размеры, мм |
|||
D |
L |
d |
d1 |
||
9 |
ЭКР09F(W)RМ |
21 |
127 |
4,3 |
- |
ЭКР09F(W)NМ |
- |
13,2 |
|||
11 |
ЭКР11F(W)RМ |
24,2 |
4,3 |
- |
|
ЭКР11F(W)NМ |
- |
18 |
|||
13 |
ЭКР13F(W)RМ |
27,3 |
4,3 |
- |
|
ЭКР13F(W)NМ |
- |
20 |
|||
15 |
ЭКР15F(W)RМ |
30,5 |
4,3 |
- |
|
ЭКР15F(W)NМ |
- |
22,8 |
|||
17 |
ЭКР17F(W)RМ |
35,4 |
4,3 |
- |
|
ЭКР17F(W)NМ |
- |
25,8 |
|||
19 |
ЭКР19F(W)RМ |
36,9 |
4,3 |
- |
|
ЭКР19F(W)NМ |
- |
29,2 |
|||
21 |
ЭКР21F(W)RМ |
40,1 |
4,3 |
- |
|
ЭКР21F(W)NМ |
- |
32,2 |
|||
23 |
ЭКР23F(W)RМ |
43,3 |
4,3 |
- |
|
ЭКР23F(W)NМ |
- |
34,2 |
|||
25 |
ЭКР25F(W)RМ |
46,4 |
4,3 |
- |
|
ЭКР25F(W)NМ |
- |
38,5 |
Пример для заказа:
Заглушка эксплуатационная кабельная ЭКР9FNM СЦНК.430451.002ТУ
Заглушка эксплуатационная на тросике с кольцом для кабельной части соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.
Заглушка эксплуатационная кабельная ЭКР23WRM СЦНК.430451.002ТУ
Заглушка эксплуатационная на тросике с ушком для кабельной части соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.
